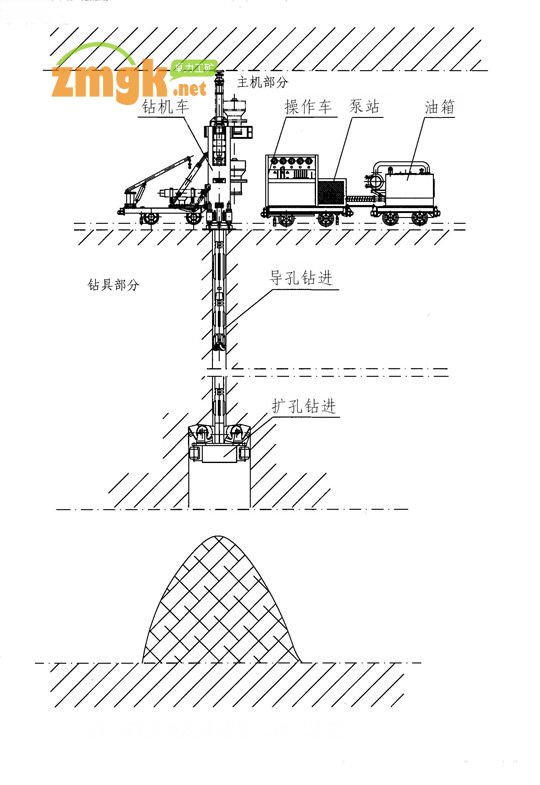

ZFY系列反井鉆機工作示意圖

ZFY系列反井鉆機主要技術參數

鉆機型號/基本參數	ZFY1.2/30/150	ZFY1.4/40/200	ZFY1.8/40/250
導孔直徑	244	246	250
擴孔直徑	1.2	1.4	1.4-1.8
鉆孔深度	150	200	300-250
出軸轉速	5-33	5-33	5-33
額定扭矩（KN·m）	15	20	25
最大扭矩（KN·m）	30	40	40
最大推力（kN）	350	350	700
擴孔最大拉力（kN）	850	850	1250
鉆孔傾角（°）	60-90	60-90	60-90
主機重量 （包括運搬車）	6	7.2	7.5
主機運搬尺寸(長寬高)（ mm）	2290*1110*1430	2950*1370*1700	2670*1380*1560
主機工作尺寸(長寬高)（mm）	2977*1422*3277	3230*1770*3448	3350*1650*3940
鉆桿直徑*有效長度	1000	1000	1000
鉆孔偏斜率（%）	≤1	≤1	≤1
電機功率（kW）	66	86	86
驅動方式	全液壓驅動	全液壓驅動	全液壓驅動
適應巖性	巖石單向抗壓強度≤140、0MPa
